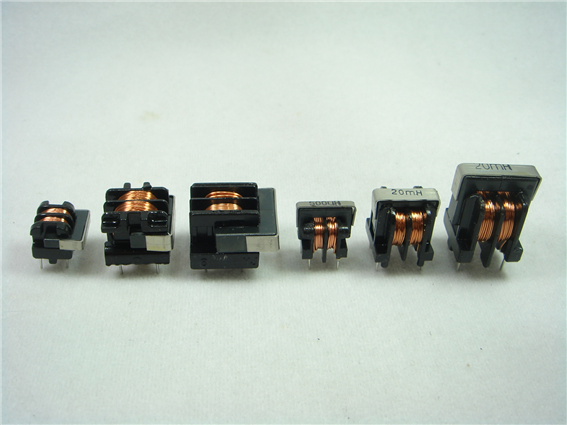

◆◆ PCB형 Line Filter ◆◆
◎Line Filter◎
◆FL 시리즈◆
◆FL10H◆ ◆FL11H◆ ◆FL16H◆ ◆FL10V◆ ◆FL11V◆ ◆FL16V◆
◈적용 ◈특징
○ 가전제품 전원공급장치/모니터제어부 ○ 소형사이즈로 다양한 제어설비에 적합
○ 다양한 제어장치/밧데리 전원장치 ○ 고객 맞춤형 특성(L값) 제작가능
○ 저전력 전자제어설비/콘트롤러 장비 ○ PCB형 타입으로 설치용이
○ 전력통신설비 & 고속철도전력설비 ○ 다양한 제품구성
○ 저전압 전력설비 & 스위칭/어답터
○ 전력측정설비/PLC(파워정밀측정)
○ 태양광/풍력 소형 발전설비

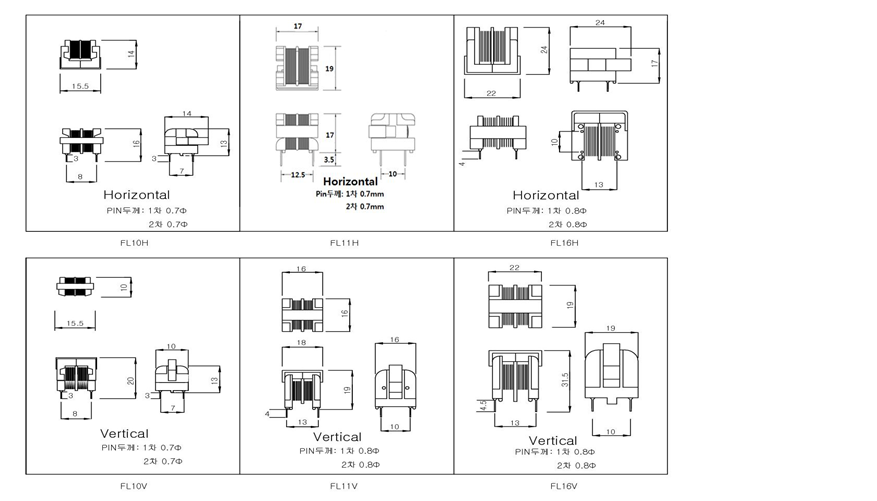

◎표준 도면 및 칫수◎
◆FL시리즈◆
단위:mm
PCB TYPE : 1차 PIN(입력)
2차 PIN(출력)
◎제품 특성표◎
◆FL 시리즈◆
|
TYPE |
제품명 |
비율 |
Rated Current
(mA) |
주파수 (Hz) |
Inductance
L= mH (1Kh기준) |
적용허용온도
(℃) |
|
Horizontal |
Vertical |
|
PCB형
Line
Filter |
FL10시리즈
Horizontal
/
Vertical |
FL10HP5 |
FL10VP5 |
1:1 |
1800mA |
10Hz~2Kz |
500uH |
-25˚~120˚ |
|
FL10H2 |
FL10V2 |
700mA |
2mH |
|
FL10H5 |
FL10V5 |
400mA |
5mH |
|
FL10H10 |
FL10V10 |
350mA |
10mH |
|
FL10H20 |
FL10V20 |
270mA |
20mH |
|
FL10H40 |
FL10V40 |
160mA |
40mH |
|
FL10H60 |
FL10V60 |
120mA |
60mH |
|
FL10H80 |
FL10V80 |
90mA |
80mH |
|
FL10H100 |
FL10V100 |
80mA |
100mH |
|
FL10H120 |
FL10V120 |
70mA |
120mH |
|
FL11시리즈
Vertical |
FL11HP5 |
FL11VP5 |
1:1 |
3500mA |
500uH |
|
FL11H2 |
FL11V2 |
2000mA |
2mH |
|
FL11H5 |
FL11V5 |
1500mA |
5mH |
|
FL11H10 |
FL11V10 |
800mA |
10mH |
|
FL11H20 |
FL11V20 |
500mA |
20mH |
|
FL11H40 |
FL11V40 |
420mA |
40mH |
|
FL11H60 |
FL11V60 |
350mA |
60mH |
|
FL11H80 |
FL11V80 |
270mA |
80mH |
|
FL11H100 |
FL11V100 |
250mA |
100mH |
|
FL11H120 |
FL11V120 |
230mA |
120mH |
|
FL16시리즈
Horizontal
/
Vertical |
FL16HP5 |
FL16VP5 |
1:1 |
4000mA |
500uH |
|
FL16H2 |
FL16V2 |
3800mA |
2mH |
|
FL16H5 |
FL16V5 |
3500mA |
5mH |
|
FL16H10 |
FL16V10 |
2500mA |
10mH |
|
FL16H20 |
FL16V20 |
2000mA |
20mH |
|
FL16H40 |
FL16V40 |
1100mA |
40mH |
|
FL16H60 |
FL16V60 |
750mA |
60mH |
|
FL16H80 |
FL16V80 |
500mA |
80mH |
|
FL16H100 |
FL16V100 |
300mA |
100mH |
|
FL16H120 |
FL16V120 |
250mA |
120mH |
|
내전압 테스트 |
OK Thru AC 1KV Per1min |
|
오차율 % |
±20% |
|
Rated Voltage |
AC230V or DC230V |
*고객의 요구에 따라 원하는 Inductance(L값) 별도제작가능*
