◆◆ PCB형 전류센서 ◆◆
◎Current Transformer◎
◆FC16PH / FC16PV 시리즈◆
◆FC16PH1~3◆ ◆FC16PV4~6◆
◈적용 ◈특징
○ 가전제품 전류측정/모니터링,계전보호용 ○ 소형사이즈로 다양한 전력설비에 사용
○ 각종 다양한 소전력 측정설비/과부하보호 ○ 소 전류 모니터링 및 보호용도에 적합
○ 저전력 제어설비/콘트롤러 장비 ○ 미세전류에서도 고감도 기능
○ 전력통신설비 & 고속철도전력설비 ○ 우수한 정밀도(비오차&위상각)대비 저렴한 가격
○ 저전압 전력설비 & 스위칭/보호용 ○ PCB형 타입으로 설치용이
○ 전력측정설비/PLC(파워정밀측정)
○ 태양광/풍력 소형 발전설비
○ 누전차단용/미세전류감지장치/모터&히터보호용

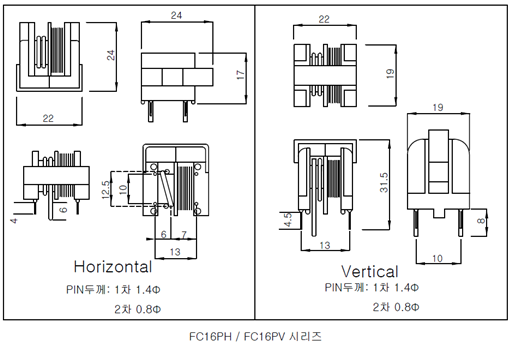

◎표준 도면 및 칫수◎
◆FC16PH / FC16PV 시리즈◆ 단위:mm
PCB TYPE : 1차 PIN(입력)
2차 PIN(출력)

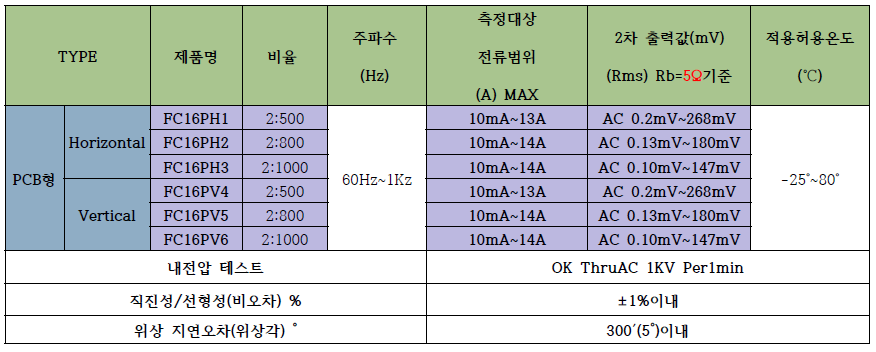

◎제품 특성표◎
◆FC16PH / FC16PV 시리즈◆

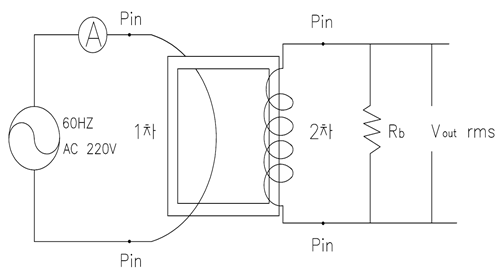

◎테스트 조건◎
◆FC16PH / FC16PV 시리즈◆

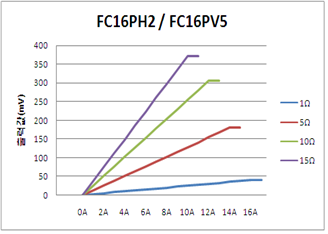

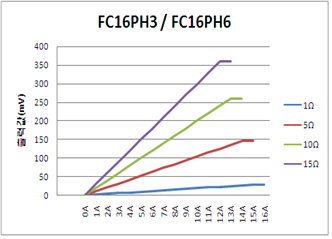

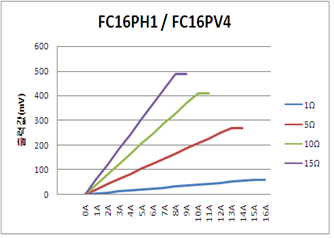

◎출력 특성 그래프◎
◆FC16PH / FC16PV 시리즈◆
●테스트조건: ●주파수:60hz ●2차출력단위:mV(AC) rms ● 2차 저항: (1Ω / 5Ω / 10Ω / 15Ω)
